Pino de Guia ISO 8735 | DIN 7979

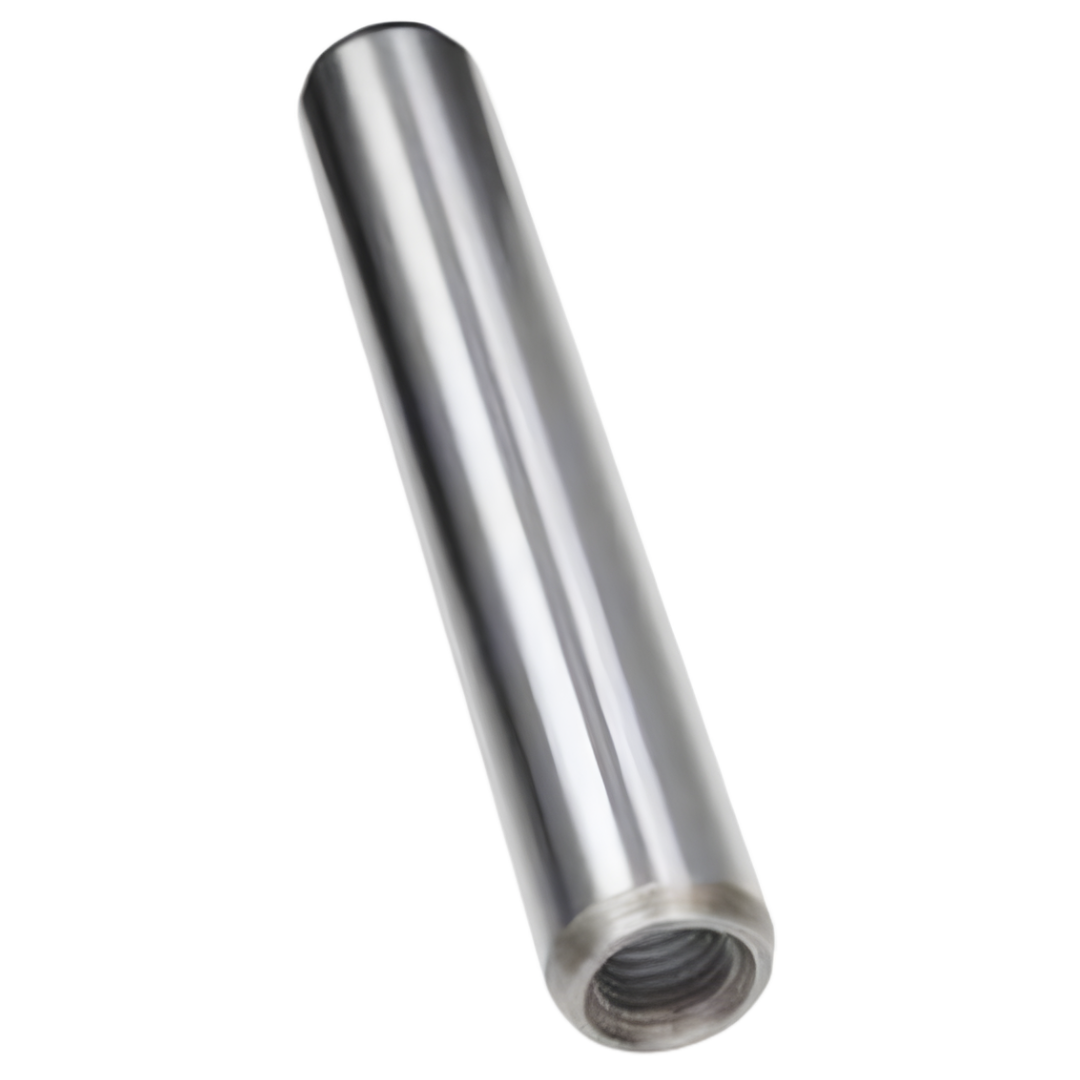

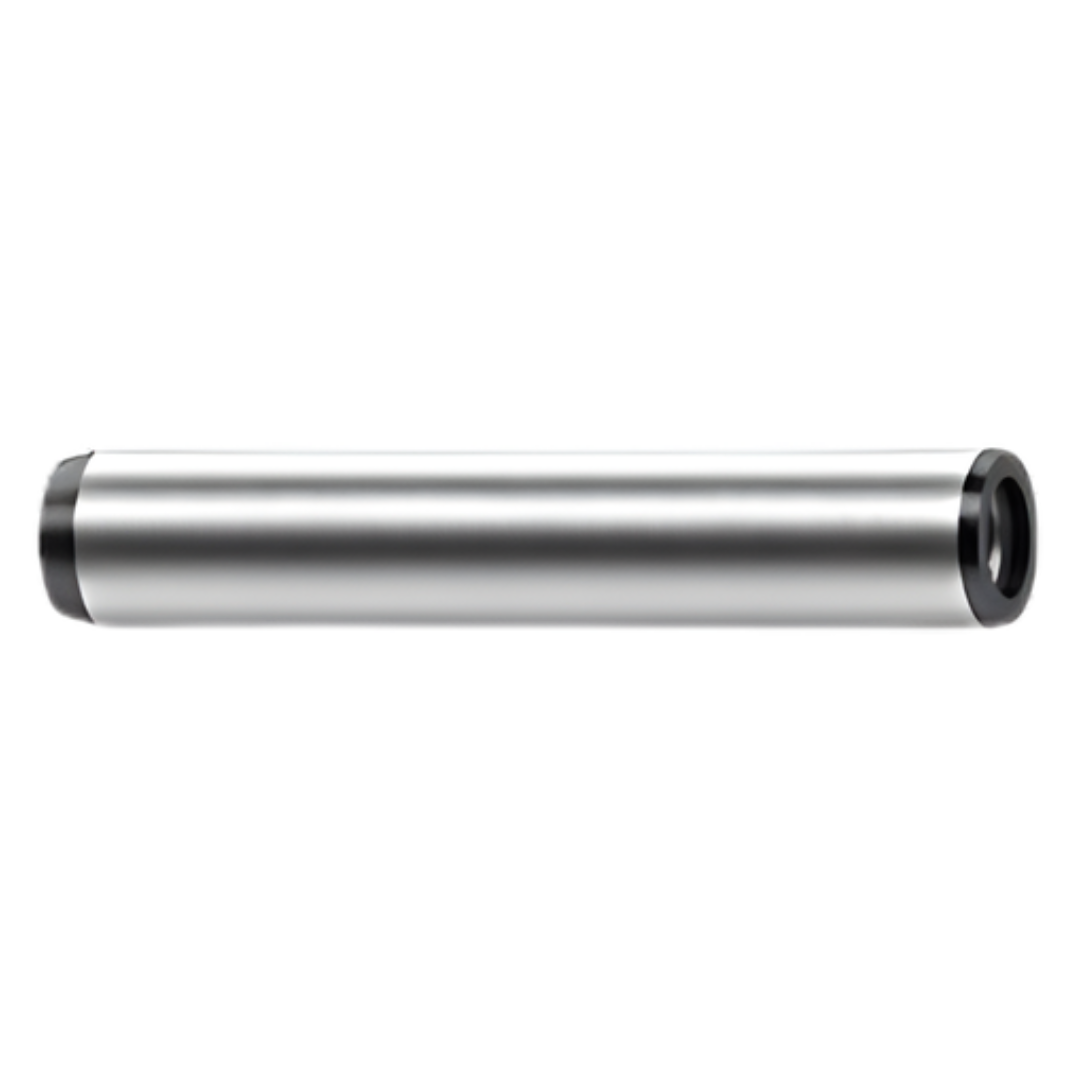

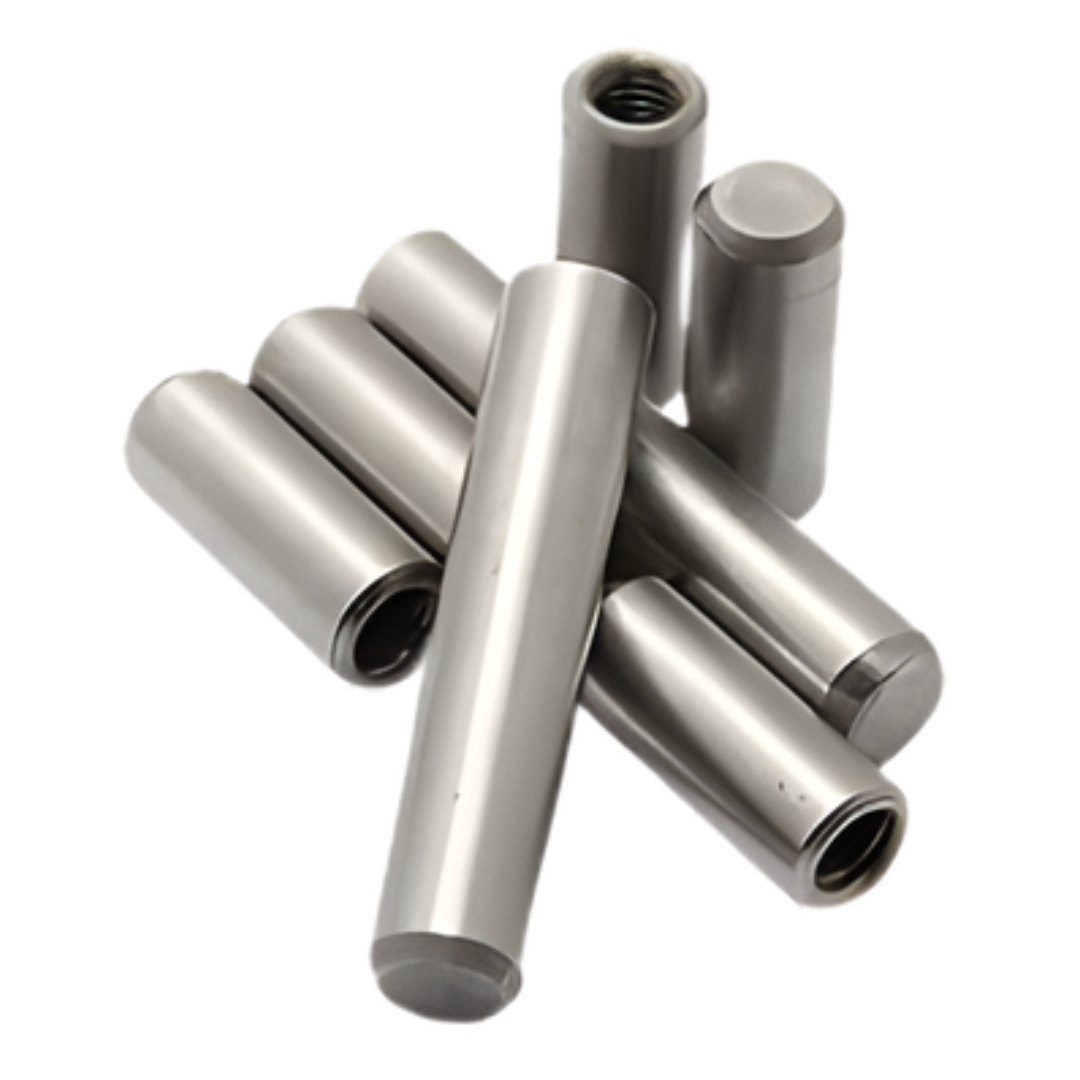

O Pino de Guia ISO 8735 | DIN 7979 é um elemento de posicionamento de alta precisão, projetado para garantir o alinhamento rigoroso entre componentes mecânicos, especialmente em furos cegos (aqueles que não atravessam a peça). Sua função principal é servir como guia de referência, mas com o diferencial de possuir uma rosca interna em uma das extremidades, facilitando a extração do pino através de um sacador ou parafuso.

Este pino é temperado e retificado com precisão (tolerância m6), apresentando um acabamento de superfície superior que evita o desgaste precoce. Sua geometria inclui um pequeno canal de alívio de ar lateral, que permite a montagem suave em furos cegos, evitando o efeito de “calço hidráulico” ou compressão de ar que dificultaria o assentamento perfeito da peça.

Principais Benefícios:

• Extração Facilitada: A rosca interna permite retirar o pino de furos cegos de forma rápida e sem danificar o alojamento ou o próprio pino.

• Alta Precisão de Ajuste: O acabamento retificado garante um posicionamento exato, sendo indispensável para montagens de moldes e matrizes de precisão.

• Saída de Ar Integrada: O design com alívio lateral garante uma instalação precisa e sem resistência pneumática, assegurando que o pino chegue até o fundo do furo.

• Durabilidade e Rigidez: Fabricado em aço liga temperado, oferece alta resistência ao cisalhamento e uma vida útil prolongada sob condições de uso severo.
