Precisa da peça certa para sua aplicação?
A equipe Asfa pode te ajudar na especificação e indica a melhor opção para montagem, manutenção e projetos.
ISO 7379 e DIN 9841

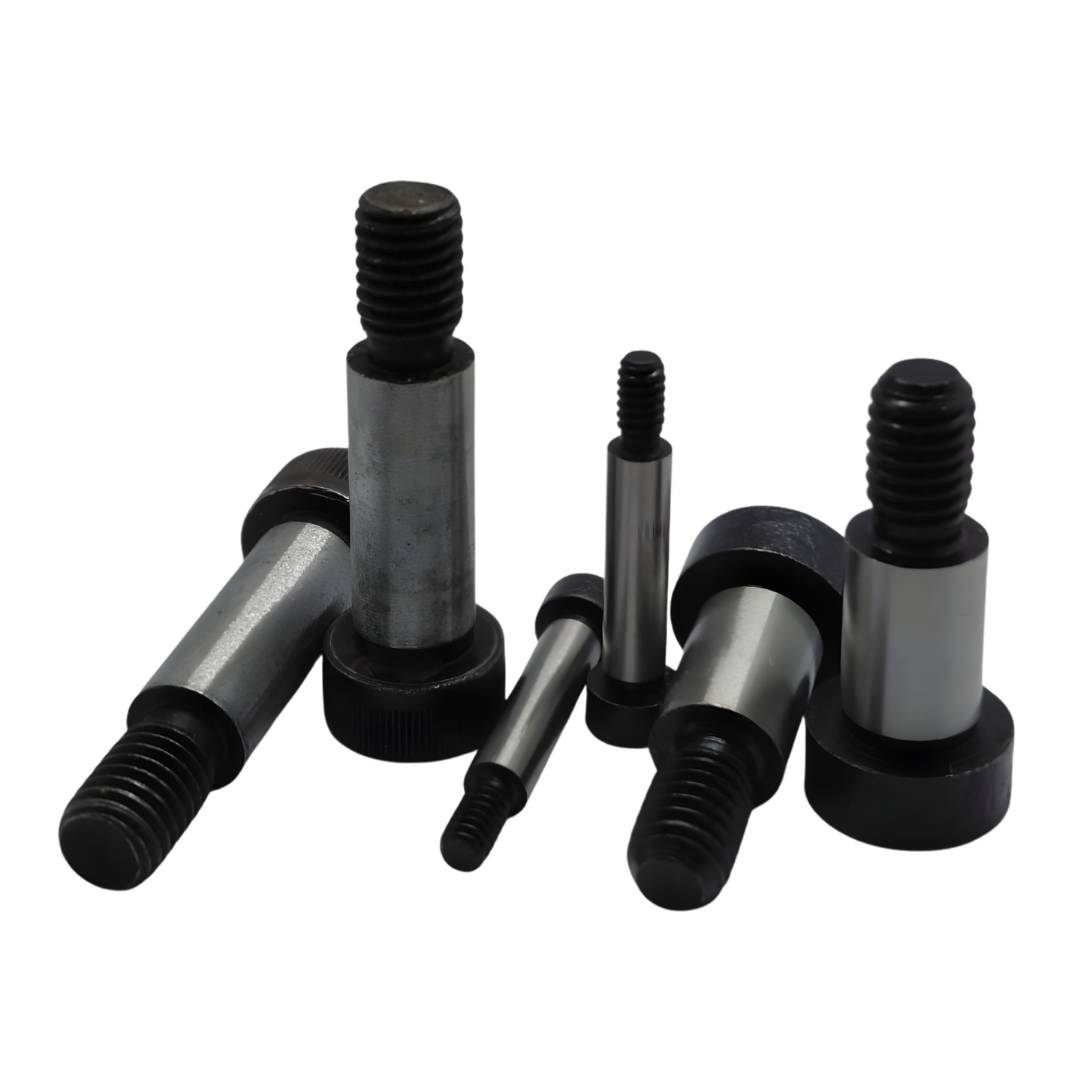

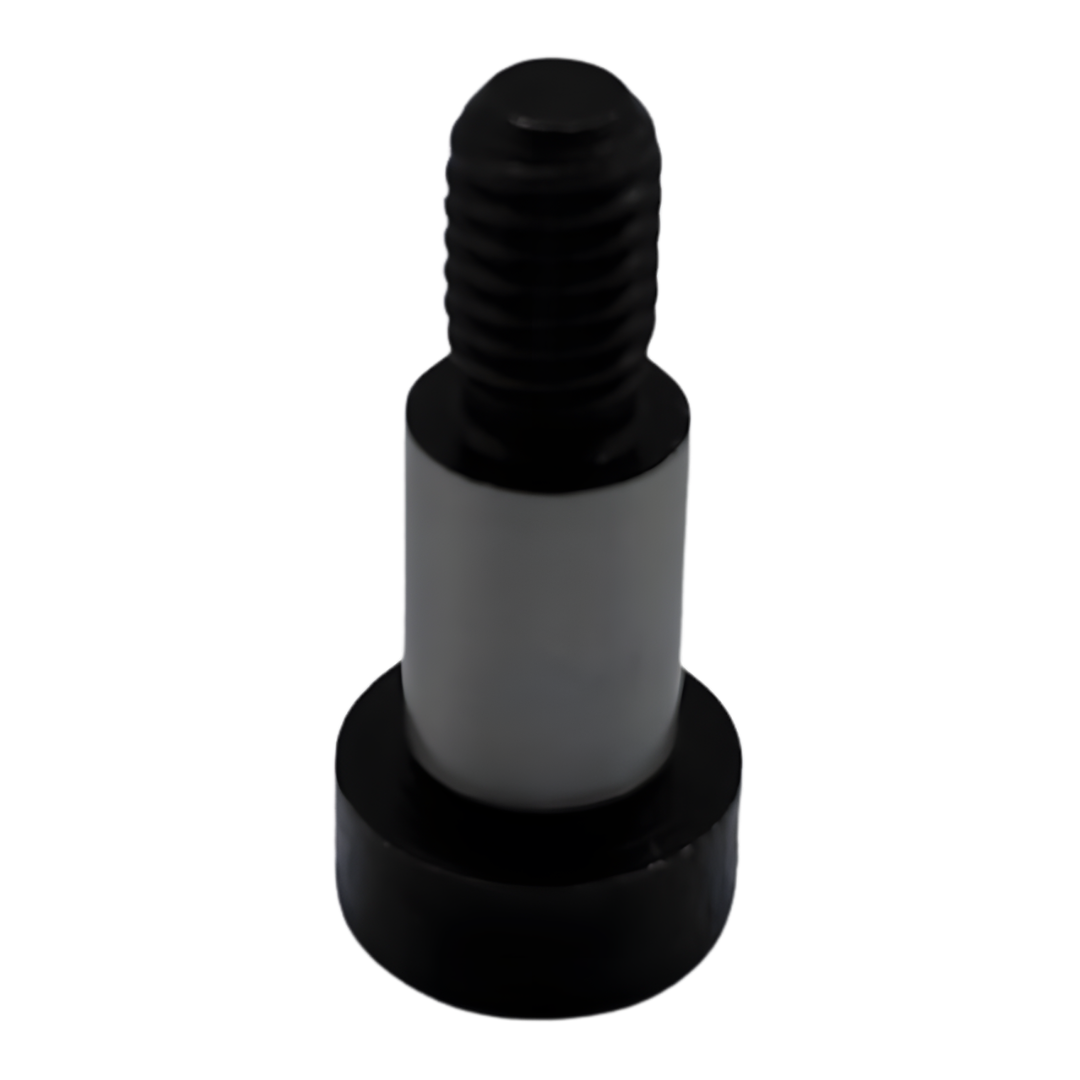

O Parafuso PCR, regido pelas normas ISO 7379 e DIN 9841, é um componente de alta precisão indispensável em projetos de engenharia mecânica avançada. Sua função principal ultrapassa a simples união de peças; ele atua como um eixo guia ou pino de articulação, permitindo que componentes rotacionem ou deslizem sobre seu corpo retificado com extrema exatidão. O design se diferencia por possuir um ressalto (ombro) com diâmetro maior que a rosca, servindo como batente mecânico e eliminando a necessidade de buchas ou eixos adicionais em montagens complexas.
Este tipo de parafuso é amplamente utilizado na indústria de moldes e matrizes (estamparia), máquinas-ferramenta e sistemas de automação. Por ser fabricado geralmente em aço liga de alta resistência (Classe 12.9), ele suporta grandes cargas de cisalhamento e impactos constantes. Sua cabeça sextavada interna (Allen) permite um aperto firme e seguro, enquanto o corpo liso, retificado com tolerância rigorosa (h8), garante um ajuste perfeito em furos de precisão, evitando folgas que poderiam comprometer a repetibilidade do movimento mecânico.
Principais Benefícios:
Precisão Dimensional de Ajuste: O corpo retificado com tolerância h8 permite que o parafuso sirva como um guia linear ou eixo pivotante de alta fidelidade, garantindo que as partes móveis do conjunto operem sem vibrações ou desalinhamentos.
Alta Resistência Mecânica: Desenvolvido para aplicações severas, sua composição em aço liga temperado e revenido oferece uma resistência superior à tração e ao corte, suportando as pressões de fechamento de moldes e o trabalho contínuo de matrizes.
Otimização de Projetos: Ao combinar as funções de parafuso e eixo em uma única peça, o PCR reduz a quantidade de componentes no inventário e simplifica a usinagem das peças, exigindo apenas um furo calibrado para sua instalação.
Estabilidade em Cargas de Impacto: Devido ao seu tratamento térmico rigoroso e transição precisa entre o corpo e a rosca, ele distribui os esforços de forma eficiente, prevenindo a fadiga do material mesmo em ciclos de operação de alta frequência.
